HỆ THỐNG ĐIỆN NHẸ (ELV): KHÁI NIỆM, CẤU TRÚC, VAI TRÒ VÀ ỨNG DỤNG
Hệ thống điện nhẹ là một phần quan trọng trong ngành cơ điện M&E, được triển khai rộng rãi tại các tòa nhà dân dụng, công trình thương mại, khu công nghiệp và hạ tầng kỹ thuật hiện đại. Trong tổng thể M&E, Hệ thống điện nhẹ giữ vai trò kết nối, truyền dẫn và hỗ trợ các giải pháp công nghệ phục vụ vận hành, quản lý và đảm bảo an toàn. Bài viết này trình bày một cách chi tiết và tổng hợp về Hệ thống điện nhẹ, bao gồm khái niệm, phân loại, nguyên lý hoạt động, phạm vi ứng dụng và các tiêu chuẩn liên quan.
1. Khái niệm Hệ thống điện nhẹ (ELV)
Trong lĩnh vực kỹ thuật, Hệ thống điện nhẹ (Extra Low Voltage – ELV) là nhóm các hệ thống hoạt động ở dải điện áp thấp hơn điện áp sử dụng cho nguồn lực chính. Nếu hệ thống điện động lực (MV/LV) cung cấp điện cho tải nặng như điều hòa, chiếu sáng, bơm, thang máy…, thì Hệ thống điện nhẹ đảm nhiệm việc truyền tín hiệu, điều khiển, giám sát và giao tiếp công nghệ.
Mức điện áp của Hệ thống điện nhẹ thường dưới 50V AC hoặc dưới 120V DC tùy hệ. Do đó, Hệ thống điện nhẹ không tạo ra nguy cơ giật điện cao như điện lực, phù hợp triển khai trong môi trường có yêu cầu an toàn và ổn định.
2. Phân loại Hệ thống điện nhẹ
Một Hệ thống điện nhẹ tiêu chuẩn trong công trình bao gồm nhiều phân hệ. Mỗi phân hệ đáp ứng một chức năng kỹ thuật khác nhau. Các nhóm phổ biến gồm:
2.1 Hệ thống mạng LAN – WLAN
Đây là phân hệ đóng vai trò truyền dẫn dữ liệu. Trong Hệ thống điện nhẹ, mạng LAN/WLAN kết nối các thiết bị công nghệ, máy chủ, máy tính, hệ thống lưu trữ và các ứng dụng nội bộ. Cáp thường sử dụng Cat5e, Cat6, Cat6A hoặc cáp quang.
2.2 Hệ thống điện thoại – VoIP
Phân hệ thoại là thành phần cơ bản trong Hệ thống, bao gồm tổng đài nội bộ (PBX, IP-PBX), đường dây điện thoại và thiết bị đầu cuối. Các doanh nghiệp hiện nay chuyển dần sang VoIP để tăng tính linh hoạt.

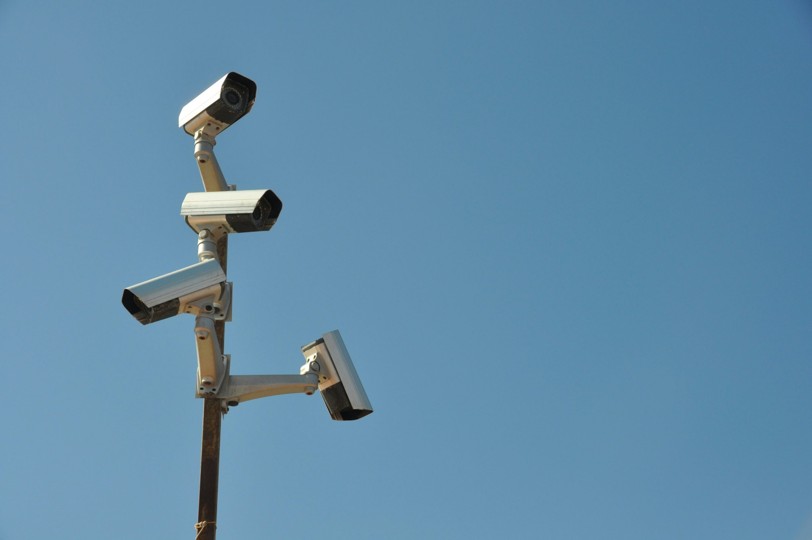

2.3 Hệ thống CCTV (Camera giám sát)
CCTV là một trong những cấu phần quan trọng nhất của Hệ thống. Hệ thống này bao gồm camera IP, camera analog, đầu ghi NVR/DVR, phần mềm giám sát và trung tâm lưu trữ.
2.4 Hệ thống kiểm soát ra vào (Access Control)
Phân hệ này đảm bảo an ninh cho tòa nhà. Trong Hệ thống, Access Control sử dụng thẻ từ, vân tay, khuôn mặt hoặc mã pin để quản lý cửa ra vào.

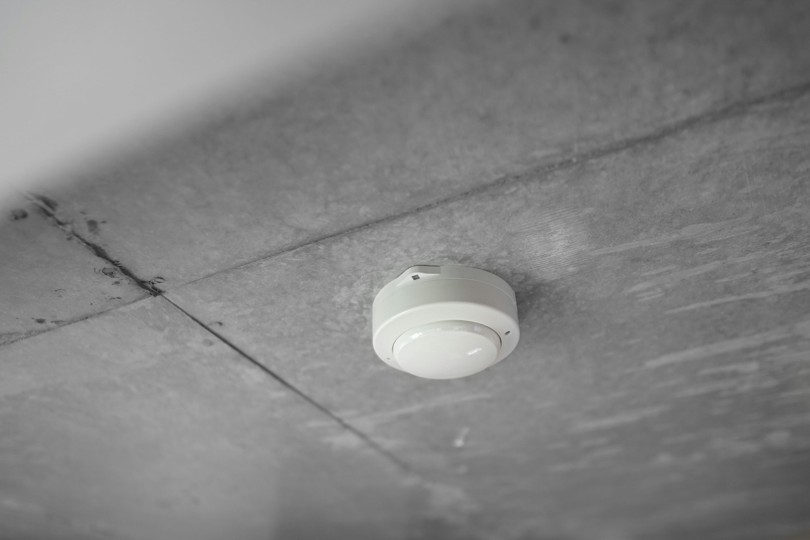

2.5 Hệ thống báo cháy – chữa cháy (FAS – Fire Alarm System)
Dù thuộc nhóm điện nhẹ, đây là hệ thống bắt buộc theo quy định an toàn PCCC. Hệ thống tích hợp báo cháy tự động, đầu báo khói, báo nhiệt, trung tâm báo cháy và các module điều khiển.
2.6 Hệ thống PA – Âm thanh thông báo
Trong các công trình thương mại, Hệ thống điện nhẹ phải có phân hệ PA sử dụng cho phát thông báo, hướng dẫn di tản, phát nhạc nền.
2.7 Hệ thống truyền hình nội bộ – IPTV
Bao gồm anten, headend, bộ chia và đường truyền tín hiệu tivi. Đây cũng là thành phần quen thuộc trong Hệ thống điện nhẹ.
2.8 Hệ thống BMS (Building Management System)
BMS là hệ thống quản lý tòa nhà. Trong Hệ thống, BMS thu thập tín hiệu, điều khiển HVAC, điện, nước, an ninh và nhiều phân hệ khác.
2.9 Hệ thống quản lý bãi xe (Parking system)
Gồm barrier, camera LPR, máy quét thẻ. Đây cũng là phân hệ phổ biến trong nhiều Hệ thống điện nhẹ hiện nay.
3. Cấu trúc Hệ thống điện nhẹ
Một Hệ thống điện nhẹ hoàn chỉnh được xây dựng theo 3 lớp chính:
3.1 Lớp thiết bị đầu cuối
Là các thiết bị như camera, đầu báo cháy, access card reader, AP WiFi… Đây là lớp tạo ra dữ liệu hoặc nhận lệnh điều khiển.
3.2 Lớp truyền dẫn
Phần này gồm cáp mạng, cáp tín hiệu, switch, converter và thiết bị trung gian. Đây là xương sống của Hệ thống.
3.3 Lớp điều khiển – xử lý
Bao gồm server, phần mềm, tủ trung tâm, PMC, bộ điều khiển… Đây là “bộ não” của Hệ thống, nơi xử lý và phân tích dữ liệu.
4. Vai trò của Hệ thống điện nhẹ trong M&E
Hệ thống điện nhẹ chiếm tỷ trọng lớn trong hạ tầng kỹ thuật hiện đại. Vai trò của nó được thể hiện qua các điểm:
4.1 Tăng cường an ninh – an toàn
Camera, Access Control, báo cháy… đều thuộc Hệ thống điện nhẹ. Chúng hỗ trợ phát hiện, cảnh báo và ngăn chặn nguy cơ mất an toàn trong công trình.
4.2 Hỗ trợ điều hành – quản lý
Các hệ thống mạng, thoại, BMS giúp vận hành tòa nhà hiệu quả. Hệ thống điện nhẹ cung cấp nền tảng điều phối thông tin, hỗ trợ nhân sự trong quá trình làm việc.
4.3 Tối ưu tiện ích và trải nghiệm người dùng
Từ IPTV, WiFi, âm thanh đến bãi xe, tất cả được tích hợp thông qua Hệ thống, tạo sự tiện nghi cho cư dân và khách hàng.
4.4 Kết nối đa hệ thống
Hệ thống kết nối với HVAC, điện động lực, thang máy và các hệ thống tự động hóa khác.
5. Nguyên lý hoạt động của Hệ thống điện nhẹ
Hệ thống hoạt động theo nguyên lý truyền – nhận – xử lý:
- Thiết bị đầu cuối tạo ra tín hiệu hoặc thu tín hiệu.
- Hạ tầng truyền dẫn vận chuyển tín hiệu về trung tâm.
- Thiết bị xử lý tiếp nhận và gửi lệnh điều khiển.
- Hệ thống giao tiếp hiển thị thông tin ra màn hình, phần mềm quản lý.
Tất cả phân hệ trong Hệ thống điện nhẹ phải được đồng bộ, tránh xung đột tín hiệu và đảm bảo băng thông phù hợp.
6. Ứng dụng của Hệ thống điện nhẹ
6.1 Trong tòa nhà văn phòng
Hệ thống điện nhẹ được ứng dụng trong CCTV, Access Control, mạng LAN, WiFi, PA và BMS.
6.2 Trong chung cư – căn hộ
Ứng dụng bao gồm báo cháy, video door phone, mạng viễn thông, camera hành lang và IPTV.
6.3 Trong khách sạn – resort
Hệ thống hỗ trợ quản lý buồng phòng, hệ thống giải trí, hệ thống khóa thẻ, tổng đài và camera.
6.4 Trong nhà xưởng – khu công nghiệp
Ứng dụng chủ yếu liên quan đến giám sát an ninh, đường truyền dữ liệu, báo cháy và tổng đài nội bộ.
7. Tiêu chuẩn và quy định của Hệ thống điện nhẹ
Khi triển khai Hệ thống, cần tuân thủ các tiêu chuẩn:
- TCVN về PCCC
- TCVN về cáp mạng, cáp quang
- IEC đối với thiết bị điện
- ISO/IEC 11801 về hạ tầng viễn thông
- TIA/EIA 568 đối với hệ thống dây dẫn
Các tiêu chuẩn này đảm bảo Hệ thống hoạt động ổn định, bền vững và an toàn.
8. Quy trình thi công Hệ thống điện nhẹ
Một quy trình tiêu chuẩn gồm:
- Khảo sát hiện trạng
- Thiết kế bản vẽ thi công
- Lập danh mục thiết bị
- Triển khai lắp đặt
- Đo kiểm tín hiệu, hiệu chỉnh hệ thống
- Nghiệm thu và bàn giao vận hành
Toàn bộ các bước đều phải đảm bảo đúng yêu cầu kỹ thuật của Hệ thống điện nhẹ.
9. Các yêu cầu kỹ thuật khi triển khai Hệ thống điện nhẹ
- Bố trí cáp đúng bán kính uốn, đúng khoảng cách với dây điện lực.
- Tủ Rack phải được đấu nối gọn gàng, nhãn hóa rõ ràng.
- Dữ liệu của Hệ thống điện nhẹ cần có giải pháp backup.
- Lựa chọn thiết bị phù hợp băng thông và số lượng người dùng.
- Tách biệt đường tín hiệu của các phân hệ nhạy cảm.
10. Xu hướng phát triển của Hệ thống điện nhẹ
Hiện nay, khi khoa học công nghệ ngày càng phát triển, hệ thống cũng có nhiều xu hướng mới:
- Ứng dụng IoT trong điều khiển thiết bị.
- Sử dụng camera AI, nhận diện nâng cao.
- Tích hợp BMS – EMS để tối ưu năng lượng.
- Triển khai WiFi 6/6E, tốc độ cao và độ trễ thấp.
- Hệ thống IPTV chuyển sang nền tảng IP hoàn toàn.
KẾT LUẬN
Hệ thống điện nhẹ là thành phần không thể thiếu trong bất kỳ công trình hiện đại nào. Nó không chỉ phục vụ an ninh, giám sát và truyền thông, mà còn tạo nền tảng vận hành hiệu quả cho toàn bộ hệ thống kỹ thuật M&E. Với sự phát triển của công nghệ, Hệ thống ngày càng mở rộng chức năng, nâng cao tiêu chuẩn và đóng vai trò trung tâm trong quản trị tòa nhà.
