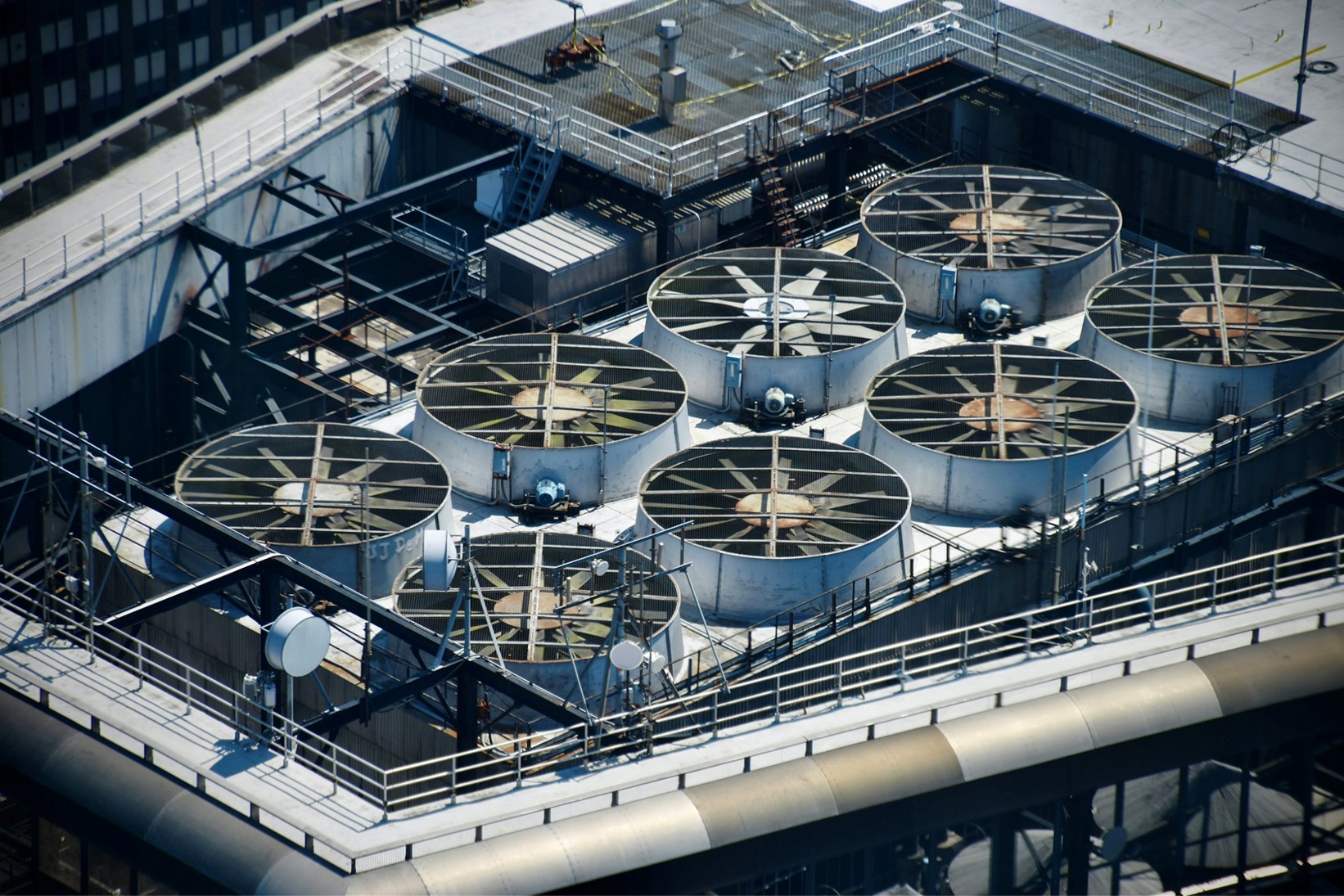

Cấu tạo tổng thể một hệ thống M&E trong tòa nhà

Khi nói đến việc vận hành một tòa nhà – dù là văn phòng, khách sạn hay khu căn hộ – một trong những yếu tố quyết định chất lượng, hiệu quả và trải nghiệm người dùng chính là hệ thống M&E (Mechanical & Electrical). Việc hiểu rõ cấu tạo hệ thống giúp chủ đầu tư, nhà thầu và quản lý tòa nhà nắm vững từng thành phần, đảm bảo thiết kế – thi công – vận hành đạt chuẩn. Bài viết này sẽ đi qua từng phần cấu tạo của hệ thống Mechanical & Electrical. Từ cơ khí, điện cho đến giao diện vận hành và bảo trì, giúp bạn có cái nhìn toàn diện.

Tổng quan về hệ thống M&E

Hệ thống M&E trong một tòa nhà gồm tất cả các thiết bị, đường ống và đường dây liên quan đến cơ khí (Mechanical) và điện (Electrical) nhằm đảm bảo công trình vận hành liên tục, an toàn và hiệu quả. Trong cấu tạo tổng thể hệ thống M&E, có thể phân chia thành ba nhóm lớn: phần cơ khí (Mechanical systems), phần điện (Electrical systems) và phần giao diện vận hành – điều khiển – bảo trì (Operation & Maintenance interface).Cấu tạo phần Cơ khí (Mechanical systems)

1. Phần cơ khí

Phần cơ khí của hệ thống M&E đóng vai trò “xương sống” về môi trường vận hành: điều hòa, thông gió, bơm, vận chuyển vật chất, thang máy, hệ thống lạnh…

1.1 Hệ thống HVAC (Heating, Ventilation, Air Conditioning)

• Hệ thống HVAC là thành phần trọng yếu thuộc hệ thống M&E: nó điều chỉnh nhiệt độ, độ ẩm và luân chuyển không khí trong toàn tòa nhà.
• Cấu tạo gồm: máy điều hòa trung tâm, dàn lạnh/dàn nóng, ống gió, van điều khiển, miệng gió, cảm biến nhiệt độ/độ ẩm.
• Khi thiết kế hệ thống M&E, kỹ sư cơ khí sẽ tính tải nhiệt, thông gió và xác định vị trí thiết bị sao cho không làm ảnh hưởng đến kiến trúc và kết cấu.

1.2 Hệ thống bơm – ống – thủy lực

• Trong hệ thống M&E, phần cơ khí còn bao gồm các bơm nước, ống cấp và thoát, hệ thống lạnh nước, hệ thống làm mát.
• Việc bố trí đường ống và thiết bị phải kết hợp với kiến trúc và kỹ thuật điện để tránh va chạm, thuận tiện bảo trì.

1.3 Hệ thống vận chuyển thẳng đứng và cơ khí hỗ trợ

• Thang máy, thang cuốn, băng tải người/hàng cũng nằm trong phần cơ khí của hệ thống M&E vì chúng liên quan đến máy móc, truyền động và vận hành điện-cơ khí phối hợp.
• Thiết kế phần này phải đảm bảo an toàn, dự phòng, và tích hợp với hệ thống điện & báo cháy.

2. Cấu tạo phần điện (Electrical systems)

Phần điện của hệ thống M&E đảm bảo nguồn, phân phối, chiếu sáng, an toàn và giao tiếp điều khiển – là “mạch máu” cho tòa nhà.

2.1 Hệ thống phân phối điện

• Bao gồm nguồn cấp chính (HV/MV/LV nếu cần), bảng phân phối, đường dây chính và phụ.
• Trong hệ thống M&E cần tính toán tải, dự phòng, phân vùng để đảm bảo an toàn và ổn định.

2.2 Hệ thống chiếu sáng và ổ cắm

• Chiếu sáng nội thất, ngoại thất, khẩn cấp, lối thoát hiểm – tất cả thuộc phần điện trong hệ thống M&E.
• Hệ thống ổ cắm, dữ liệu, mạng cũng thường được tích hợp vào phần điện của M&E.

2.3 Hệ thống an toàn – báo cháy – chống sét

• Một thành phần không thể thiếu của hệ thống M&E là hệ thống chống sét, nối đất, báo cháy, camera an ninh.
• Khi thiết kế hệ thống M&E, phải tuân thủ tiêu chuẩn quốc gia và quốc tế về điện và an toàn.

Giao diện vận hành – điều khiển – bảo trì (Operation & Maintenance)

Một hệ thống M&E tốt không chỉ là thiết bị và đường ống mà còn là giao diện vận hành, Hệ thống BMS (Building Management System) và quy trình bảo trì.

Hệ thống điều khiển & quản lý BMS

• Hệ thống điều khiển tòa nhà (BMS) giúp giám sát các thiết bị thuộc hệ thống M&E: điều hòa, điện, chiếu sáng, báo cháy.
• Việc tích hợp giao diện này vào cấu tạo hệ thống M&E giúp tối ưu vận hành, tiết kiệm năng lượng.

Công tác bảo trì & vận hành

• Hệ thống M&E khi đưa vào vận hành cần có lịch bảo trì định kỳ, kiểm tra tải, kiểm tra an toàn, thay linh kiện hỏng.
• Cấu tạo tổng thể hệ thống M&E phải có bố trí thuận tiện cho bảo trì: đường đi ống, bảng điện, khóa van,…

Hệ thống dự phòng & an toàn vận hành

• Trong cấu tạo hệ thống M&E, phần dự phòng như máy phát điện, UPS, hệ thống điều khiển dự phòng rất cần thiết để đảm bảo vận hành liên tục.
• An toàn vận hành là tiêu chí quan trọng để hệ thống M&E trở nên đáng tin cậy.

Cấu tạo tổng thể – sơ đồ phối hợp các thành phần

Để hình dung cấu tạo tổng thể hệ thống M&E trong tòa nhà, có thể tưởng tượng như sau:

• Phần cơ khí (Mechanical): HVAC, bơm/ống, thang máy, hệ thống lạnh
• Phần điện (Electrical): nguồn, phân phối, chiếu sáng & ổ cắm, an toàn & báo cháy
• Phần điều khiển & quản lý: BMS, bảo trì, dự phòng

Tất cả các phần này phối hợp chặt chẽ để hệ thống vận hành như một “sinh thể” của tòa nhà – từ việc cung cấp không khí trong lành, ánh sáng, an toàn điện cho đến khả năng vận hành liên tục. Nói cách khác, cấu tạo hệ thống M&E không phải là các thành phần riêng lẻ mà là một mạng lưới liên kết.

Vì sao cấu tạo hệ thống M&E quan trọng

• Khi cấu tạo hệ thống được thiết kế và thi công chuẩn, tòa nhà vận hành ổn định, tiết kiệm năng lượng và chi phí.
• Nếu cấu tạo hệ thống bị bỏ qua hoặc thiết kế thiếu, sẽ dẫn tới hỏng hóc, vận hành kém, ảnh hưởng trực tiếp tới giá trị và trải nghiệm của tòa nhà.
• Cấu tạo tổng thể hệ thống quyết định khả năng nâng cấp, mở rộng và đáp ứng các tiêu chuẩn xanh trong tương lai.

Kết luận

Việc hiểu rõ cấu tạo tổng thể của hệ thống M&E trong tòa nhà không chỉ là kiến thức kỹ thuật mà còn là chìa khóa để đảm bảo một công trình vận hành hiệu quả, an toàn và bền vững. Từ phần cơ khí – hệ thống HVAC và bơm/ống, tới phần điện – nguồn và phân phối, và cuối cùng là phần giao diện vận hành – BMS và bảo trì, mỗi phần của cấu tạo hệ thống M&E đóng vai trò không thể thay thế. Chủ đầu tư, kỹ sư và nhân sự vận hành cần nhìn toàn cảnh hệ thống M&E như một mạng lưới vận hành chứ không chỉ là danh sách thiết bị.
